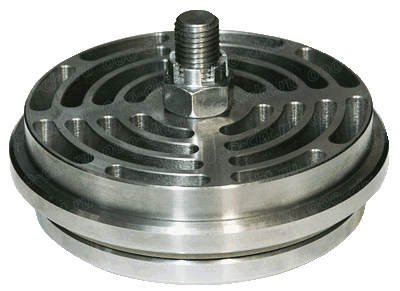

Клапаны дисковые

Дисковые клапаны применяются в газовых средах при скорости вращения коленвала до 1500 оборотов в минуту и температурном режиме до 200° С, пиковые препады давления могут составлять 20 МПа при давлении нагнетания газа до 40 МПа.

Маркировка по каталогу ВДТ: 11018 10000СБ Маркировка по каталогу НДТ:...
ВДТ: Площадь прохода в щели, см² — 27,3 Мертвый объем...
ВДТ: Площадь прохода в щели, см² — 28,1 Мертвый объем...
ВДТ: Площадь прохода в щели, см² — 17,6 Мертвый объем...

Наименование

комментарий

ВДТ/НДТ 50-1,0ВР

ВДТ/НДТ 50-6,4Р

ВДТ/НДТ 50-12,0Р

ВДТ/НДТ 70-4,0Р

ВДТ/НДТ 85-3,0Р

ВДТ/НДТ 85-4,0ВРС

ВДТ/НДТ 110-1,8ВР

ВДТ/НДТ 110-4,0РС *

ВДТ/НДТ 125-3,0РС *

ВДТ/НДТ 125-1,1ВР

1ВДТ/1НДТ 165-0,6ВР

*Замена клапанов стальных ПИК 125-2,5Б, ПИК110-4,0А была произведена на дисковые (с пластиной материал РЕЕК) в 2005г. заводом-изготовителем «Краснодарский компрессорный завод Борец»
