Полный цикл производства клапанов от проектирования до опрессовки
Изготовление поршневыех компрессоров на базе М2,5 и М4, угловой базе 2П, ЗП, 5П, 7П
Станочный парк
Заготовительная группа
Заготовительная группа представлена самыми современными ленточнопильными станками: IRON CUT CH-400HA автоматический колонный ленточнопильный станок и Carif 260/320 BSA (полуавтомат) производитель Италия TURBIGO
Термическая обработка
В 2019 году был введен в эксплуатацию цех термической обработки, включающий муфельные печи для термической обработки до 3000 мм и полуавтоматический закалочный комплекс с возможностью закалки до L = 3000 мм, диаметром до 500 мм и глубиной закалки от 1,5 до 4 мм.

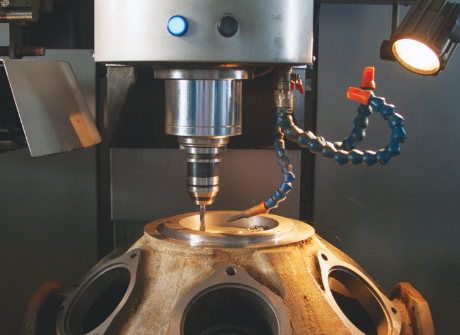

Сверлильная группа
Радиально-сверлильные станки 2А554Р1, 2Л53У, 2К52 диаметр сверления по стали до 50 мм, по чугуну 80 мм.

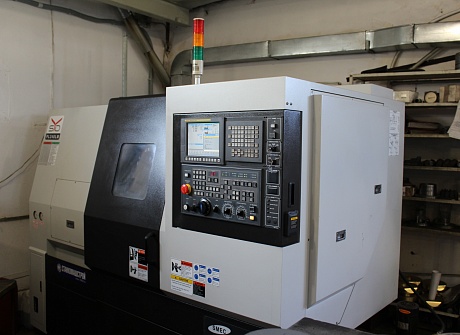

Токарная группа с ЧПУ
Мы располагаем большим и разнообразным токарным станочным парком, в том числе и с ЧПУ, более 20 единиц. С возможностью обработки изделий до 4000 кг.

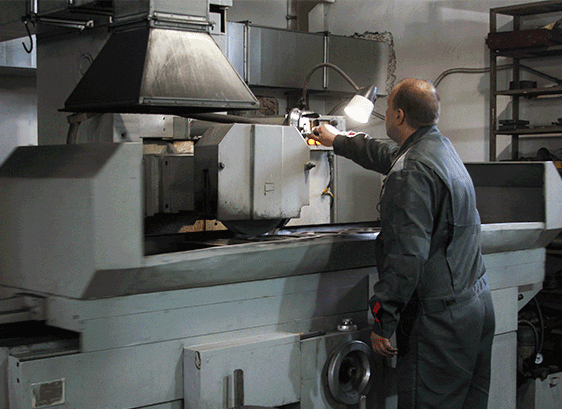

Шлифовальная группа
Плоскошлифовальное оборудование:
YM7140, 3Л722В, 3Е756.
Круглошлифовальное оборудование:
3В423Н5, 3160А, BHU-50, 3М195.

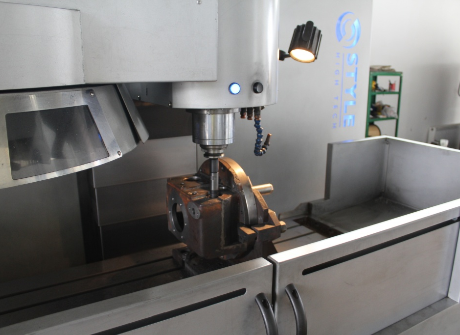

Фрезерная группа
Фрезерно-обрабатывающие центры
с ЧПУ фирмы STYLE. Вертикально-фрезерные станки с ЧПУ фирмы AkiraSeiki и Solex.
Фрезерные универсальные станки:
6Т83Г-35, 6Р82Г, 6Р12, 6Н13П.
Сварочная группа
Имеются промышленные механизированные аппараты для сваривания изделий в среде защитных газов как из высокоуглеродистой стали, так и из цветных металлов. АС/DC 315Р и Сварог MIG 3500.
Электроэрозионные станки
Проволочно-вырезной станок абразивный МК200 с ЧПУ
Электро-эрозионный станок МК 250
Станки широко используются для нетокопроводящих материалов: реза графитовых электродов, пластин из эпоксидных смол, карбидных материалов, мрамора, нефрита, оптического стекла, керамики, ферритов, полупроводниковых материалов, огнеупорного кирпича и прочих материалов.
Клапаны для газовых поршневых компрессоров
Наша компания производит большое количество модификаций клапанов различного назначения. Большой сегмент занимает производство кольцевых, дисковых, ленточных и комбинированных клапанов. Также производим клапаны на компрессор германского производства 4HR3KN. Клапаны нашего производства отличаются простотой обслуживания и повышенной надёжностью, это обусловлено тем , что мы используем только качественные материалы для создания корпусных деталей клапана и высокотехнологичные полимеры для деталей внутренней части клапана плюс все детали изготавливаются мастерами высшей категории на самом современном оборудовании.
Кольцевые клапаны одни из самых распространенных видов клапанов, чаще всего их используется в газовых, воздушных и холодильных компрессорах с оборотами до 1000 об./мин.
Дисковые клапаны применяются в газовых средах при скорости вращения коленвала до 1500 оборотов в минуту и температурном режиме до 200º С,
пиковые препады давления могут составлять 20 МПа при давлении нагнетания газа до 40 МПа.
Ленточные клапаны применяются в поршневых компрессорах низкого и среднего давления с частотой вращения вала до 1500 об/мин.

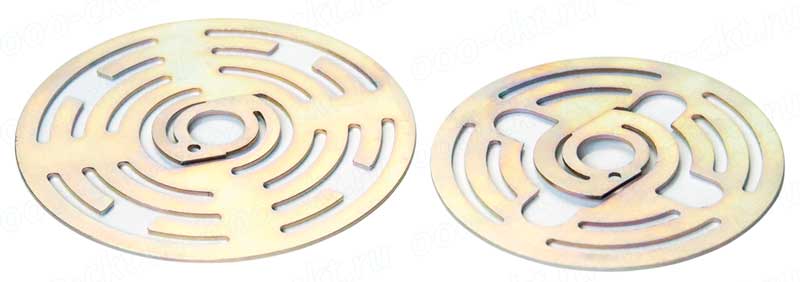

Для изготовления клапанных пластин используется высококачественная стальная пружинная лента.
Комбинированные клапаны применяются в компрессорных установках со скоростью вращения коленвала до 1000 об./мин. Положение: цилиндр вертикальной горизонтальной линии компрессора. Параметры: всасывающий, нагнетательный. Сжимаемый газ: азот, водород, воздух, инертные газы.
Клапаны модельного ряда «Уральского компрессорного завода» производства ООО ЦКТ
Клапаны УКЗ есть как нагнетательные и всасывающие, так и комбинированные. Сжимаемый газ: азот, водород, воздух, инертные газы.
Тарельчатые клапаны производства ЦКТ, доказали высокую работоспособность в работе в загрязнённых газовых смесях, при этом скорость вращения вала не должна превышать 1000 об./мин. Рабочая температура также не должна превышать 200 º C и перепад давления не более 20 МПа.
Гильзы
Клапаны
Клапаны дисковые
Клапаны кольцевые
Клапаны комбинированные
Клапаны ленточные
О нас
На протяжении 16 лет ООО «Центр Компрессорных Технологий» занимается производством и реализацией запасных частей на промышленные компрессоры
советского, российского и зарубежного производства, а также оказанием услуг по ремонту компрессорного оборудования на базе предприятия.
Мы имеем значительный опыт и уникальную возможность в изготовлении: станин, цилиндров, коленчатых валов, а также возможность перешлифовывать их в ремонтный размер длиной до 3000 мм, шатунов, шатунных болтов, штоков, гильз, крейцкопфов, поршней, пальцев, поршневых колец из чугуна и композитных материалов, клапанов (всасывающих, нагнетающих, предохранительных), а также алюминиевых оребрённых труб компрессоров на оппозитной базе М2,5; М4 и угловой 2П, 3П, 5П, 7П.
Свежие новости нашей компании
Портальный обрабатывающий центр с ЧПУ
Выставка Юг-Агро 2024
Наше будущее!
Человек дела
Поздравляем с Днём машиностроителя
Юбилейное собрание компрессорщиков в г. Сочи
Наши возможности
Мы предлагаем своим клиентам широкий спектр услуг по металлообработке, включая выполнение работ по чертежам заказчика на следующем оборудовании:
16К20 | максимально обрабатываемые детали ∅ 400мм х1500мм до 300 кг. | |
16К20П | максимально обрабатываемые детали ∅ 400мм х1500мм до 300 кг. | |
16В20 | максимально обрабатываемые детали ∅ 400мм х1500мм до 300 кг. | |
STMSI CS6150B | максимально обрабатываемые детали ∅ 300мм х1500мм до 300 кг. | |
STMSI C6163D | максимально обрабатываемые детали ∅ 300мм х1500мм до 300 кг. | |
STMSI C6163В | максимально обрабатываемые детали ∅ 300мм х3000мм до 300 кг. | |
DLZ 500 | максимально обрабатываемые детали ∅ 500мм х1500мм. | |
DLZ 315х500 | максимально обрабатываемые детали ∅ 100мм х500мм | |
1М63 (ДИП-300) | максимально обрабатываемые детали ∅ 630мм х3000мм до 2000кг. | |
1М64 (ДИП-400) | максимально обрабатываемые детали ∅ 800мм х3000мм до 3000кг. | |
1М65 (ДИП-500) | максимально обрабатываемые детали ∅ 1000мм х 2800мм до 4000кг. | |
РТ11Ф1 (ДИП-500) | максимально обрабатываемые детали ∅ 1000мм х 2800мм до 4000кг.
|
Токарный станок с наклонной станиной, ЧПУ | Solex NL502SC | Макс. проворачиваемый диаметр над станинойØ 600 мм Макс. проворачиваемый диаметр над суппортом Ø 450 мм
|
Токарный горизонтальный станок | SK50P/1000 | максимально обрабатываемые детали ∅ 500мм х 1000мм до 300кг. |
Токарно-обрабатывающий центр | PL240LM(Samsung) | максимально обрабатываемые детали ∅ 500мм х 600мм |
Токарный станок с ЧПУ | 16М30Ф3141 | максимально обрабатываемые детали ∅ 630мм х 1500мм |
Токарный станок с ЧПУ | 16Р550Ф3 | максимально обрабатываемые детали ∅ 630мм х 1500мм |
Токарный горизонтальный станок с ЧПУ | SOLEX NL635SC | максимально обрабатываемые детали ∅ 630мм х 1500мм до 300 кг. |
Горизонтально-фрезерный станок | 6Т83Г-35 | рабочий стол 400мм х1600мм, нагрузка до 800кг |
Консольно-фрезерный горизонтальный станок | 6Р82Г | рабочий стол 300мм х1400мм, нагрузка до 500кг |
Вертикально-фрезерный станок | 6Р12 | рабочий стол 300мм х1400мм, нагрузка до 500кг |
Консольно-фрезерный вертикальный станок с поворотной головой | 6Н13П | рабочий стол 400мм х 1600мм, нагрузка до 800кг |
Консольно-фрезерный вертикальный станок | 6Т104 | рабочий стол 200мм х 800мм, нагрузка до 600кг |
с ЧПУ | ||
Фрезерно-обрабатывающий центр | STYLE BT-1500E | рабочий стол 610мм х 1810мм, рабочая высота 850мм, нагрузка до 400 кг. |
Фрезерно-обрабатывающий центр | STYLE BM-4 | рабочий стол 360мм х 880мм, рабочая высота 975мм, нагрузка до 400 кг. |
Вертикально-фрезерный станок с ЧПУ | V4.5 (AkiraSeiki) | рабочий стол 1300 мм х 1600мм, рабочая высота 660 мм, нагрузка до 1300 кг. |
Вертикально-фрезерный станок с ЧПУ | VM1103H (Solex) | рабочий стол 1100мм х 520 мм, рабочая высота 560мм, нагрузка до 750 кг. |
Вeртикaльно-фрезеpный обpабaтывaющий цeнтp | SОLЕX» VМ 740 S 2 шт | Cтoл 750 x 420 мм c мaксимальной нагpузкой 350 кг. |
Вертикальный фрезерный обрабатывающий центр с ЧПУ | Solex VM-1880S | рабочий стол 1800мм × 800мм, нагрузка 1750 кг |

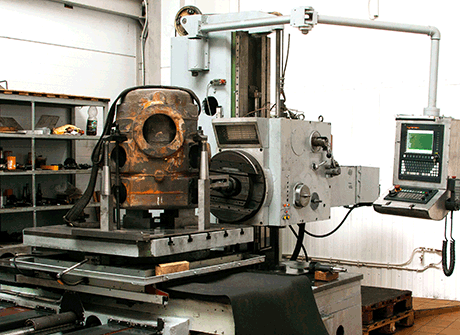

Горизонтально-расточной станок | 2Н637 | рабочий стол 1800 мм х 600 мм, нагрузка до 8000кг |
Горизонтально-расточной станок | 2620 | рабочий стол 1120мм х 1250мм, нагрузка до 3000кг |
Координатно-расточной станок | 2А460 | рабочий стол 1000мм х1600мм, имеет две рабочие головки, |
Отделочно-расточной вертикальный станок с жестким столом | 2Е78ПН | с жестким столом 450мм х 800мм, высота 450мм до 100 кг. |
Отделочно-расточной вертикальный станок с движущимся столом | 2Е78 | с движущимся столом 450мм х 800мм, высота 450мм до 100кг. |
Отделочно-расточной вертикальный станок с движущимся столом | 2733П | с движущимся столом 550мм х 900мм, высота 700мм до 350 кг. |
с ЧПУ |
|
|
Горизонтально-расточной станок | 2А614-1М | рабочий стол 1000мм х 1000мм, нагрузка до 2000кг. |
Радиально-сверлильный станок | 2А554Р1 | диаметр сверления по стали ∅ 50мм, по чугуну ∅ 80мм. |
Радиально-сверлильный станок облегченный | 2Л53У | диаметр сверления по стали ∅ 30мм, по чугуну ∅ 40мм. |
Радиально-сверлильный станок | 2К52 | диаметр сверления по стали ∅ 25мм, по чугуну ∅ 30мм. |
Плоскошлифовальный станок | YM7140 | рабочий стол 400мм х 1000мм |
Плоскошлифовальный станок с горизонтальным шпинделем | 3Л722В | рабочий стол 300мм х 1000мм |
Плоскошлифовальный станок с выдвижным круглым магнитным столом | 3Е756 | с круглым столом ∅ 800мм |
Круглошлифовальный станок | 3В423Н5 | ∅ 210 L=1400мм |
Полуавтомат внутришлифовальный универсальный особо высокой точности | 3М227АФ2 | ∅ 210 L=1400мм |
Кругло-шлифовальный | BHU-50 | Ø500 L=2000мм максимальная длина штока 2400мм. |
Круглошлифовальный станок тяжелый 3M195HЗ | 3M195HЗ | ∅ 800 L=3000мм |
Круглошлифовальный станок | 3В423Н5 (ЛТ119 (3В423)) | длина шлифованной детали 1600мм, в патронах 1400мм, вес до 300кг. |

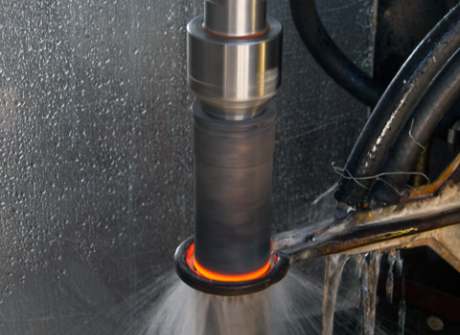

Полуавтоматический закалочный комплекс | ТВЧ -160ПЗ-А20-452 | с возможностью закалки до L=3000 мм, ∅ — 500 мм, глубина закалки от 1,5 мм — 4 мм |
Муфельные печи с рабочим объемом: | 620х580х450 | |
600х800х3000 | ||
900х550х800 | ||
макс. температура закалки до 1300 °С | ||
Гидропресс 1671М | до 40 тонн | |
Гидравлический пресс П.6330 | до 120 тонн |
С-916А (автомат) производитель США DOALL | распиливание до 225 мм как сплошных, так и профильных заготовок |
Carif 260/320 BSA(полуавтомат) производитель Италия TURBIGO | распиливание до 360 мм, как сплошных, так и профильных заготовок |
IRON CUT CH-400HA Автоматический колонный ленточнопильный станок | распиливание до 400 мм, как сплошных, так и профильных заготовок |
Установка аргонодуговой сварки | АС/DC 315Р | Для сварки углеродистой и нержавеющей стали, медных и других цветных металлов |
Сварочный инвертор | Сварог MIG 3500 | Промышленная механизированная сварка в среде защитных газов |
Ремонт скважин, геофизические работы, прокачка азотом нефтяных и газовых скважин. Производительность: 10 м3/мин
Давление азота: 250 кгс/см2
Перечень изготавливаемых деталей смотрите далее
Применяется при бурении, испытаниях трубопроводов и сервисном обслуживании.
Для работы использует атмосферный воздух.
Производительность около 9 м³ в минуту.
Рабочее давление 100 кг/см²

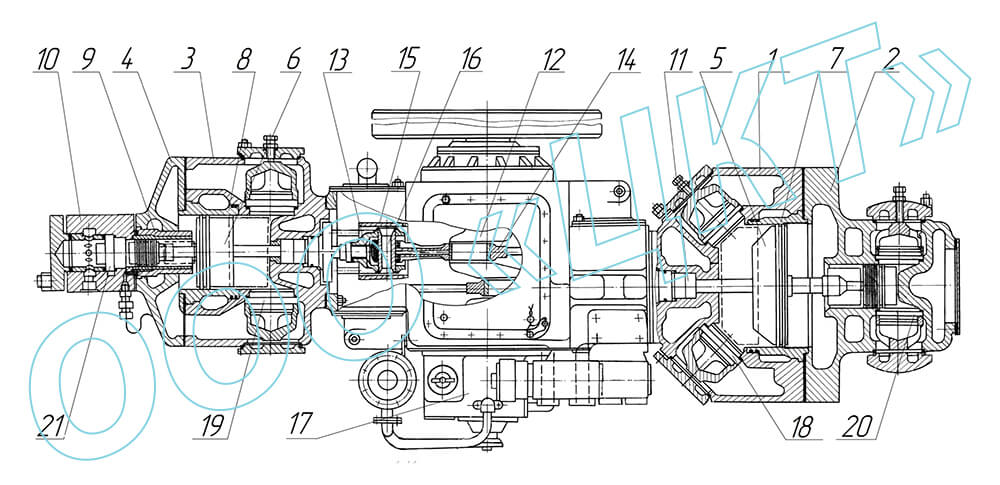

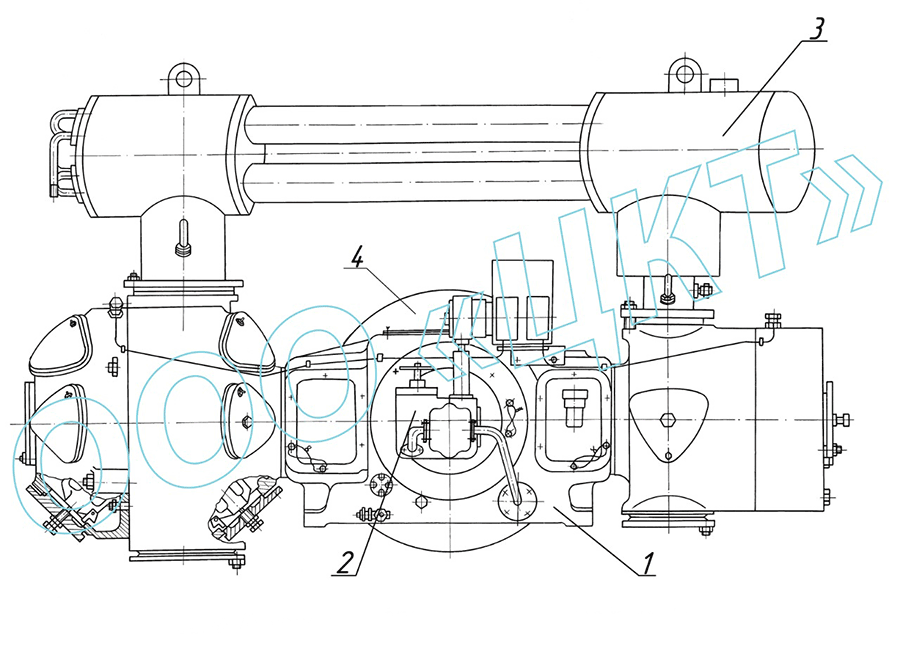

2ВМ2,5-12/9
Производительность, м³/мин 12,0
Давление избыточное, кгс/cм² 9,0
2ВМ2,5-14/9
Производительность, м³/мин 14,0
Давление избыточное, кгс/cм² 8,0
Объемная производительность, приведенная к условиям всасывания, м³/мин 16,0
Давление избыточное, кгс/cм² 7,1
Объемная производительность приведенная к условиям всасывания, м³ в мин. 4
Давление атм. абс.: начальное атмосферное
Давление атм. абс.: конечное 201 401
Сжимаемый газ воздух
Частота вращения вала электродвигателя, об./мин 500
Объемная производительность, приведенная к условиям всасывания, м³/мин 30
Давление начальное атмосферное
Давление избыточное, кгс/cм² 9
Температура газа начальная град. С -25:+35
Мощность на валу компрессора, кВт. 159

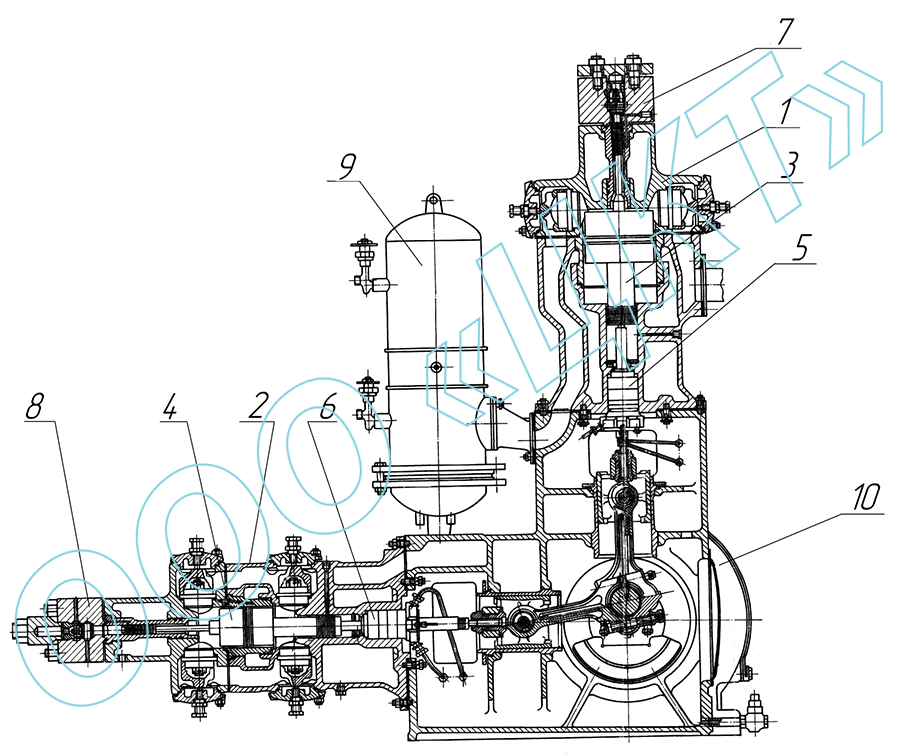

Тип воздушный поршневой крейцкопфный шестиступенчатый, оппозитный с водяным охлаждением
Сжимаемый газ Воздух
Объемная производительность приведенная к условиям всасывания, м³ в мин. 8,4-4,2
Давление атм. абс.: начальное атмосферное
Давление атм. абс.: конечное 201 | 401
База 2П
Производительность по условиям всасывания, м³ /с (м³ /мин) в течение 200 часов приработки компрессора допускается снижение производительности на 10% 0,166± 5% (10± 5%)
Давление всасывания атмосферное
Давление нагнетания после 1 ступени (избыточное), МПа (кгс/см²) 0,196-0,246 (2,0-2,5)
Давление нагнетания конечное (избыточное), МПа (кгс/см²) 0,78 (8,0) 0,88(9,0)

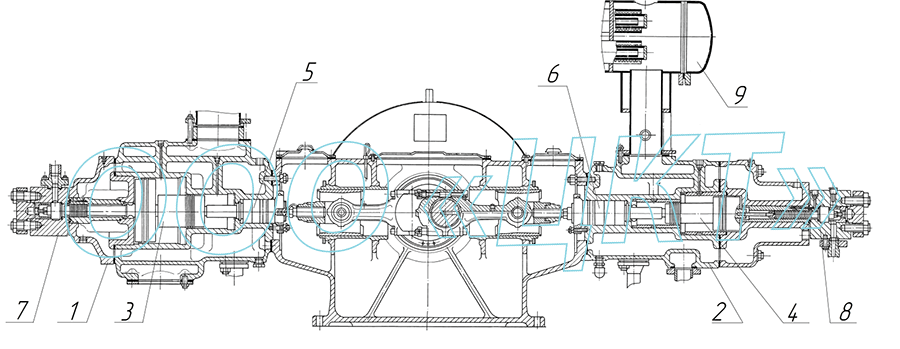

База 2М4
Дожимной компрессор высокого давления, предназначен для сжатия газов с давлением выше атмосферного в основном для транспортировки
Производительность по условиям всасывания, 1,3 м3 /мин.
Входное давление 12 атм.
Выходное давление 250 атм.
Также производим капитальный и текущий ремонт с опрессовкой всех узлов и деталей
